บรรจุภัณฑ์เทปและรีลสำหรับวงจรรวม
จัดส่งด้วยความแม่นยำ ใช้งานด้วยความประณีต

รักษาผลผลิต ทำให้ได้ปริมาณงานสูงสุด จำกัดของเสีย และติดตามด้วยความมั่นใจด้วยโซลูชันบรรจุภัณฑ์การขนส่งเทปและรีลสำหรับวงจรรวม

ติดต่อกับผู้เชี่ยวชาญจาก 3M

โซลูชันการขนส่งเทปและรีลสำหรับวงจรรวมขั้นสูงจาก 3M

ด้วยความต้องการที่เพิ่มขึ้นในอุปกรณ์ที่มีขนาดเล็กและบางลง รวมถึงการซ้อนชิปหลายตัว stacking ความจำเป็นในการติดตามชิปแต่ละตัว ความสำเร็จที่แท้จริงของ WLCSP ต้องการโซลูชันที่มีประสิทธิภาพตลอดจนการจัดเก็บและการขนส่งไปยังลูกค้าของคุณ

โซลูชันการขนส่งชิปวงจรรวมล่าสุดของเราเริ่มต้นด้วยCarrier tapeเพื่อช่วยป้องกันการเคลื่อนย้ายของชิปในการใช้งานบรรจุภัณฑ์ที่บาง นอกจากนี้ยังรวมถึงความสามารถที่น่าทึ่งในการทำบาร์โค้ดล่วงหน้าที่สามารถช่วยให้ลูกค้าประหยัดเวลาและสามารถปรับปรุงการวิเคราะห์ข้อมูลที่สำคัญ นอกจากนี้เรายังมีCover tapeและCarrier tapeที่มีความแม่นยำสูงในรูปแบบมาตรฐานและปรับแต่งเพื่อลูกค้า เพื่อเพิ่มผลผลิตแม้กระทั่งสำหรับขนาดชิปที่ไม่สม่ำเสมอและรูปทรงช่องใส่ชิปที่แตกต่างกัน


การออกแบบChiplet – การตอบสนองและปัจจัยผลักดันสำหรับชิปที่เล็กลงและบางลง

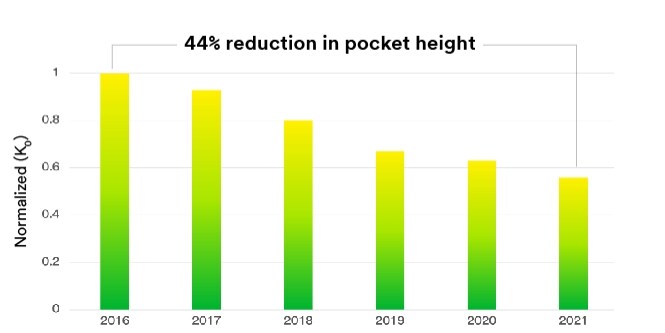

  • กราฟที่แสดงถึงการลดลงของความสูงของกระเป๋าตั้งแต่ปี 2016

    Source: 3M tooling center

  • ขนาดของช่องใส่ชิปได้ลดลงอย่างมากในเวลาไม่ถึงทศวรรษ หนึ่งในวิธีที่ผู้ผลิตตอบสนองคือผ่านการออกแบบChiplet: การแบ่งdieขนาดใหญ่เดี่ยวออกเป็นdieขนาดเล็กหลายชิ้นเพื่อสร้างแคตตาล็อกของ "ชิปเล็ต" ผู้ผลิตสามารถ "ผสมและจับคู่" ชิปเล็ตเหล่านี้เข้าไว้ในแพ็คเกจเดียว ลดความจำเป็นในการใช้เทคโนโลยีโหนดที่มีราคาแพงโดยการแบ่งชิปเล็ต การรวมชิปเล็ตช่วยให้สามารถสร้างโครงสร้างใหม่ๆ โดยใช้ชั้นการกระจายใหม่ (re-distribution layer RDL), อินเตอร์โพเซอร์ Si และซับสเตรตที่เกี่ยวข้องกับadvanced packages รวมถึงแพลตฟอร์มการรวมเช่น 2.5D/3D,  fan-out และฟลิปชิปความหนาแน่นสูง นอกจากนี้ยังสร้างความท้าทายที่มากขึ้นสำหรับการขนส่งชิปที่ประสบความสำเร็จ โซลูชันคืออะไร?

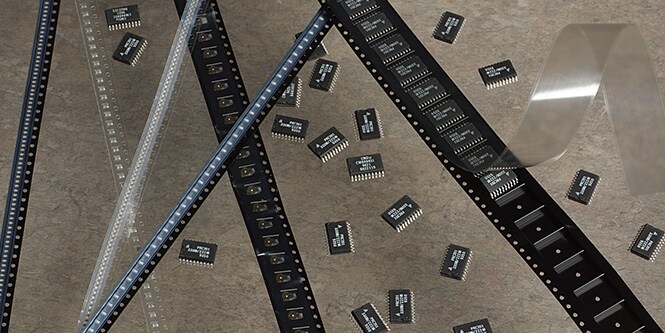

โซลูชันเพื่อตอบสนองความท้าทายในการบรรจุภัณฑ์เทปและรีลสำหรับวงจรรวม

แพ็คเกจอุปกรณ์ที่มีขนาดเล็กลงสร้างความท้าทายรวมถึงปัญหาชิปติดกันและชิปเคลื่อนที่ระหว่างกระบวนการบรรจุภัณฑ์เทปและรีล 3M มีCarrier tapeที่มีความคลาดเคลื่อนต่ำถึง 0.02 มม., ขนาดรู D1 ลงไปถึง 0.01 มม. และพื้นผิวด้านล่างที่เรียบพร้อมมุมเล็กน้อย Carrier tapeของเราช่วยให้สามารถควบคุมช่องใส่ชิปได้น้อยกว่า 0.1 มม. Cover tapeแบบปรับแต่งช่วยปิดช่องว่างที่เล็กมากและไม่สม่ำเสมอเพื่อช่วยปกป้องอุปกรณ์ที่มีขนาด 0603 และ 0402 มม. จากความเสียหายและปัญหาการใช้งาน 3M ยังสามารถเพิ่มบาร์โค้ดโดยตรงลงบนเทปซึ่งสามารถจำกัดการสูญเสียชิปและอาจลดขั้นตอนที่เกี่ยวข้องกับการเลเซอร์ลงบนอุปกรณ์ และสามารถเพิ่มผลผลิตในการกระบวนการประกอบpick and place แบบอัตโนมัติ


Carrier tapeและCover tapeที่หลากหลายสำหรับการขนส่งวงจรรวม

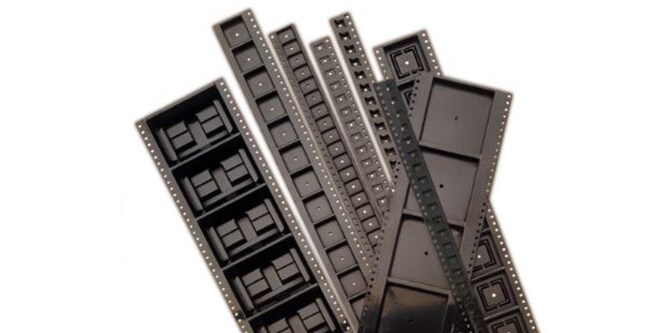

  • การขนาดของอุปกรณ์ที่เล็กลงต้องการCarrier tape ที่แข็งแรงพร้อมการสร้างช่องใส่ชิปที่แม่นยำเพื่อช่วยลดความเสี่ยงของการเอียง การพลิก หรือการเคลื่อนที่ของอุปกรณ์ที่อาจนำไปสู่ความเสียหายของอุปกรณ์และสูญเสียเวลาที่กระบวนการpick and place 3M มีผลิตภัณฑ์ที่ไม่นำไฟฟ้าและStatic dissipationครบวงจร พร้อมการออกแบบช่องใส่ชิปที่แม่นยำสำหรับอุปกรณ์หลากหลายชนิด เรายังสามารถออกแบบCarrier tapeเฉพาะตามความต้องการของคุณเพื่อช่วยให้กระบวนการtapingและpick and placeเป็นไปอย่างราบรื่น

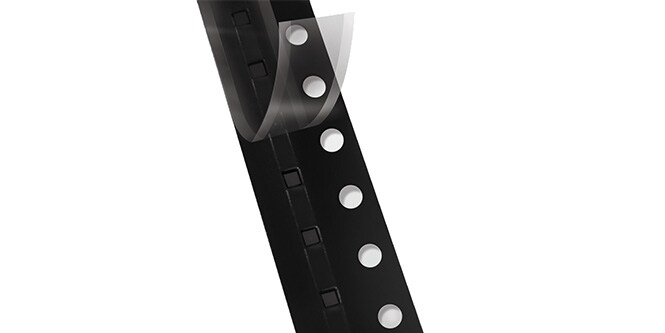

  • 3M™ Cover tape ใช้ปิดผนึกCarrier tapeของ 3M เพื่อช่วยปกป้องอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ระหว่างการขนส่งและการจัดเก็บ ผลิตภัณฑ์Cover tapeของเรามีคุณสมบัติในการปิดผนึกที่ยอดเยี่ยมและแรงลอกที่ราบรื่นเพื่อช่วยให้การปฏิบัติการpick and placeเป็นไปอย่างมีประสิทธิภาพ สายผลิตภัณฑ์cover tapeของ 3M มีแบบที่ไม่นำไฟฟ้าและstatic dissipation รวมถึงที่มีกาวที่ใช้งานด้วยความร้อน (HAA) หรือกาวที่ไวต่อแรงกด (PSAs)


เทปและรีลบรรจุภัณฑ์อุปกรณ์วงจรรวม.
เทคโนโลยีเทปล่าสุดของเราสำหรับความต้องการการขนส่งล่าสุดของคุณ.
