กรณีศึกษาของ 3M™ Boron Nitride Cooling Fillers

ทบทวนกรณีศึกษาของเราเพื่อเรียนรู้ว่า 3M™ Boron Nitride Cooling Fillers ถูกนำไปใช้อย่างประสบความสำเร็จในสถานการณ์ต่างๆ ได้อย่างไร

ติดต่อเรา
ปรับแต่งค่าการนำความร้อนของวัสดุพลาสติกด้วย 3M™ Boron Nitride Cooling Fillers
  • 3M™ Boron Nitride Cooling Fillers เป็นตระกูลของวัสดุเซรามิกขั้นสูงที่ใช้เพื่อปรับปรุงการนำความร้อนในพอลิเมอร์ในขณะที่รักษาหรือปรับปรุงค่าฉนวนไฟฟ้า คุณสมบัติที่เป็นเอกลักษณ์ทำให้สารฟิลเลอร์เหล่านี้เหมาะสำหรับงานไฟฟ้าและอิเล็กทรอนิกส์ที่หลากหลาย การใช้ Boron Nitride Cooling Fillers ของ 3เอ็ม สามารถปรับการนำความร้อนให้ตรงตามข้อกำหนดด้านความร้อนในระบบของคุณ สอดคล้องกับเกณฑ์ด้านประสิทธิภาพ เช่น ค่าฉนวนไฟฟ้าเป้าหมาย สารหน่วงการติดไฟ คุณสมบัติทางกล และข้อกำหนดด้านต้นทุนของสารประกอบ/ระบบ

    ทีมนักวัสดุศาสตร์ ผู้เชี่ยวชาญด้านผลิตภัณฑ์ และวิศวกรประยุกต์ระดับโลกที่มีประสบการณ์ของเราจะทำงานร่วมกับคุณอย่างใกล้ชิดเพื่อพัฒนาสูตรและกระบวนการที่สามารถช่วยให้คุณได้รับค่าการนำความร้อนและระดับประสิทธิภาพที่เหมาะสมที่สุด

    ภารกิจของเราคือการช่วยให้คุณประสบความสำเร็จในการนำแนวคิดของผลิตภัณฑ์ใหม่ไปใช้หรือเพิ่มประสิทธิภาพการออกแบบที่มีอยู่โดยใช้ Boron Nitride Cooling Fillers ของ 3เอ็ม การใช้ประโยชน์จากความเชี่ยวชาญและข้อมูลเชิงลึก ช่วยให้คุณสามารถตระหนักถึงศักยภาพของวัสดุที่น่าทึ่งเหล่านี้ได้อย่างเต็มที่

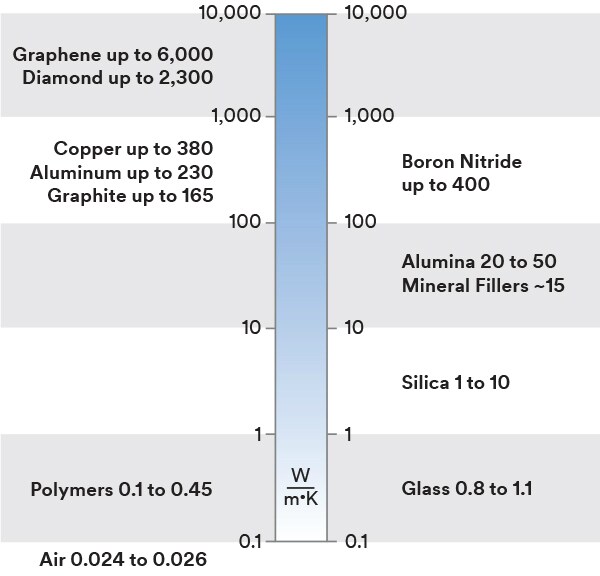

การเปรียบเทียบค่าการนำความร้อนของสารฟิลเลอร์นำความร้อนต่างๆ
  • แผนภูมิการเปรียบเทียบค่าการนำความร้อนของสารฟิลเลอร์นำความร้อน
  • มีเหตุผลดีๆ มากมายที่พลาสติกกลายเป็นวัสดุที่นักออกแบบสมัยใหม่ชื่นชอบ รวมถึงราคาที่ค่อนข้างต่ำ ความเหมาะสมสำหรับการผลิตในปริมาณมาก และอิสระในการออกแบบที่ยอดเยี่ยม

    อย่างไรก็ตาม ในส่วนของอุปกรณ์อิเล็กทรอนิกส์ ประโยชน์ของพลาสติกหลายชนิดนั้นค่อนข้างจำกัด นั่นเป็นเพราะส่วนประกอบอิเล็กทรอนิกส์ต้องการวัสดุที่สามารถระบายความร้อนได้อย่างมีประสิทธิภาพในพื้นที่ขนาดเล็ก แม้ว่าพลาสติกทั่วไปจะไม่นำความร้อน แต่การเติม Boron Nitride เป็นสารฟิลเลอร์สามารถแก้ไขข้อบกพร่องนี้ได้อย่างง่ายดาย

    โดยทั่วไป ค่าการนำความร้อนที่แท้จริงของสารฟิลเลอร์จะพิจารณาจากองค์ประกอบทางเคมีและสัณฐานวิทยา

    ตัวอย่างที่ดีที่สุดคือคาร์บอน:


    • การปรับเปลี่ยนแบบหกเหลี่ยม -> สูงถึง 165 วัตต์/เมตรเคลวิน
    • การปรับเปลี่ยนแบบลูกบาศก์ -> สูงถึง 2,300 วัตต์/เมตรเคลวิน
    • กราฟีน -> สูงถึง 6,000 วัตต์/เมตรเคลวิน

  • เส้นทางการนำความร้อนของสารฟิลเลอร์อัตราส่วนต่ำ
  • ฟิลเลอร์อัตราส่วนต่ำ

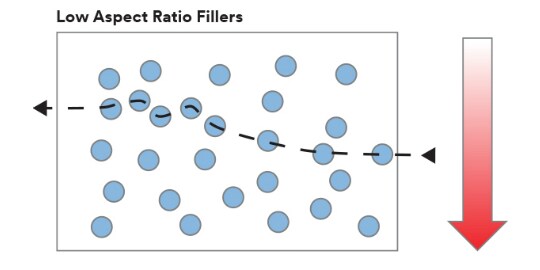

    สารฟิลเลอร์นำความร้อนส่วนใหญ่เป็นแบบไอโซโทรปิกและ/หรือใกล้เคียงกับทรงกลม ในทางตรงกันข้าม กราไฟต์และ Boron Nitride แบบหกเหลี่ยมมีโครงสร้างแบบแอนไอโซทรอปิก เมื่อนำไปใช้อย่างเหมาะสม โครงสร้างนี้สามารถใช้เพื่อเพิ่มการนำความร้อนได้อย่างมาก เส้นทางการนำความร้อนของสารฟิลเลอร์ทรงกลมหรืออัตราส่วนต่ำ เช่น อะลูมินา อะลูมินาซิลิเกต และอื่นๆ ถูกขัดขวางโดยคุณลักษณะเหล่านี้:


    • ไม่มีการสัมผัสระหว่างอนุภาค
    • พอลิเมอร์ทำหน้าที่เป็นเหมือนตัวต้านทานความร้อนระหว่างอนุภาค

  • เส้นทางการนำความร้อนของสารฟิลเลอร์อัตราส่วนสูง
  • สารฟิลเลอร์อัตราส่วนสูง

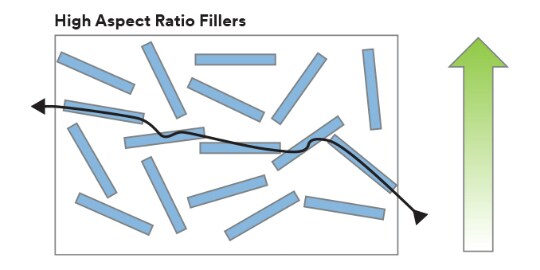

    เส้นทางการนำความร้อนของสารฟิลเลอร์แอนไอโซทรอปิก เช่น กราไฟต์และ Boron Nitride แบบหกเหลี่ยม ใช้เส้นทางที่มีประสิทธิภาพมากกว่า:


    • จุดสัมผัสเพิ่มเติมในปริมาณสารฟิลเลอร์ที่เท่ากัน
    • เชื่อมต่อกันด้วยปริมาณที่ต่ำกว่า แต่นำไปสู่การนำความร้อนที่สูงขึ้น

  • ค่าการนำไฟฟ้าในระนาบของสารประกอบ PA 6 ที่มี Boron Nitride
    • การวัดแสงแฟลชด้วยเลเซอร์: ASTM E 1461/DIN EN 821
    • Martoxid เป็นเครื่องหมายการค้าจดทะเบียนของ Huber Martinswerk, Silatherm เป็นเครื่องหมายการค้าจดทะเบียนของ Quarzwerke GmbH
  • ปรับปรุงประสิทธิภาพการนำความร้อนด้วยสารทำความเย็น Boron Nitride Cooling Fillers

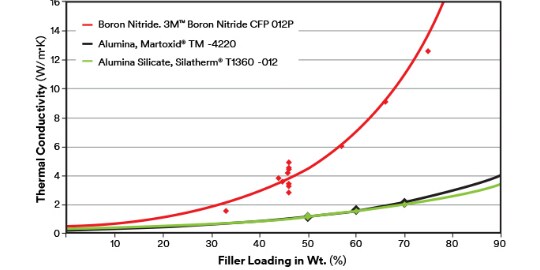

    มีการแสดงให้เห็นถึงประโยชน์ของแอนไอโซโทรปีภายในกราฟนี้ ซึ่งแสดงค่าการนำไฟฟ้าในระนาบของสารประกอบ PA6 ที่ผสมด้วยสูตร Boron Nitride และสารฟิลเลอร์อื่นๆ อีกสองชนิด

    ในขณะที่สารฟิลเลอร์นำความร้อนแบบเดิมจำกัดค่าการนำความร้อนในระนาบที่ 4 วัตต์/เมตรเคลวิน แต่ 3M™ Boron Nitride Cooling Fillers สามารถนำความร้อนในระนาบได้ที่ 10 วัตต์/เมตรเคลวิน และผ่านระนาบได้สูงถึง 4 วัตต์/เมตรเคลวิน


  • ความหนาแน่นของสารฟิลเลอร์นำความร้อน

    สำหรับค่าการนำความร้อนในระนาบที่ 2 วัตต์/เมตรเคลวิน:


    • จำเป็นต้องใช้อะลูมินาซิลิเกต 70 wt.%
    • จำเป็นต้องใช้อะลูมินา 70 wt.%
    • จำเป็นต้องใช้ Boron Nitride Cooling Fillers 30 wt.%
  • ความหนาแน่นของสารฟิลเลอร์นำความร้อน

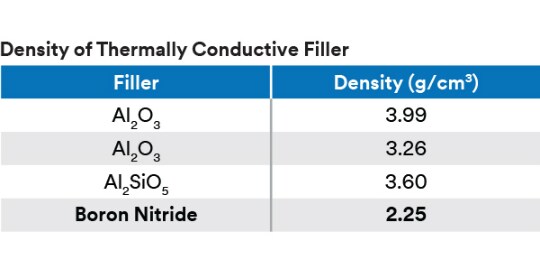

    นอกจากนี้ โปรดทราบว่า 3M™ Boron Nitride Cooling Fillers มีความหนาแน่นต่ำกว่าสารฟิลเลอร์นำความร้อนอื่นๆ มาก


    • จำเป็นต้องมี wt-% ที่ต่ำกว่าเพื่อให้ได้ค่าการนำความร้อนเช่นเดียวกับสารฟิลเลอร์นำความร้อนทางเลือก
    • ปริมาณสารฟิลเลอร์ที่น้อยจะส่งผลให้คุณสมบัติเชิงกลของสารประกอบน้อยเช่นกัน
    • ปริมาณสารฟิลเลอร์ที่น้อยจะส่งผลให้มีน้ำหนักน้อย
    • ควรพิจารณาการเปรียบเทียบกับสารฟิลเลอร์นำความร้อนอื่น ๆ ตามร้อยละโดยปริมาตร

เพิ่มประสิทธิภาพการนำความร้อนของสารประกอบที่มีอยู่ด้วย 3M™ Boron Nitride Cooling Filler Flakes

สารประกอบพลาสติกในปัจจุบันมักจะมีสารเติมแต่งหลายชนิดเพื่อปรับปัจจัยต่างๆ เช่น คุณสมบัติเชิงกล สารหน่วงการติดไฟ และต้นทุน ค่าการนำความร้อนของสารประกอบที่มีอยู่เหล่านี้สามารถเพิ่มขึ้นได้อย่างมาก โดยการรวม Boron Nitride Cooling Fillers ของ 3เอ็ม เข้ากับสารประกอบ

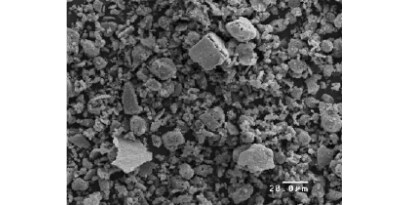

  • อะลูมิเนียมไฮดรอกไซด์
    Aluminum Hydroxide

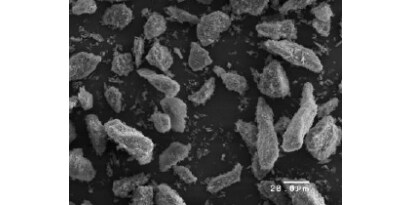

  • อะลูมินาซิลิเกต
    Alumina Silicate

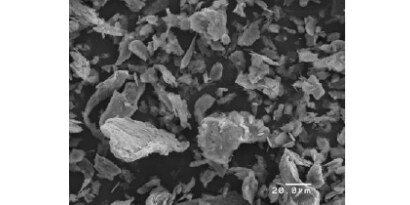

  • อะลูมิเนียมทัลคัม
    Talcum
  • โวลลาสโทไนต์
    Wollastonite

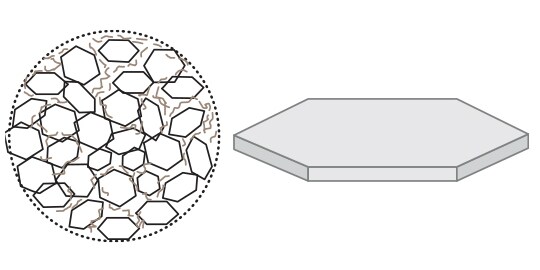

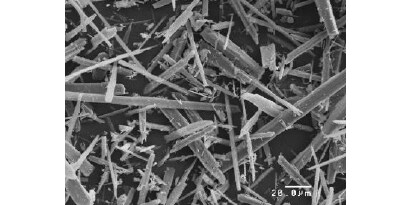

  • ภาพประกอบของรูปทรงและขนาดต่างๆ ของสารฟิลเลอร์

    ขนาด รูปร่าง และค่าการนำความร้อนที่แท้จริงของสารฟิลเลอร์รองมีอิทธิพลอย่างมากต่อค่าการนำความร้อนของสารประกอบ

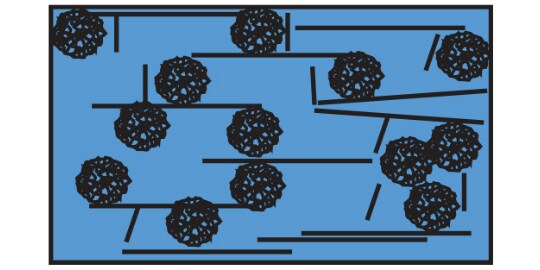

  • รูปทรงบนเส้นทางการนำความร้อน

    การใช้อนุภาคที่มีรูปทรงต่างกันทำให้เกิดเครือข่ายที่ซับซ้อนในพอลิเมอร์ ซึ่งช่วยให้เกิดการส่งผ่านได้ดีขึ้น เพิ่มเส้นทางการนำความร้อนในทิศทาง z และมีส่วนต่อประสานระหว่างสารฟิลเลอร์และพอลิเมอร์น้อยลง


  • เพิ่มการนำความร้อนด้วย Boron Nitride
    ค่าการนำความร้อนในวัตต์/เมตรเคลวิน สำหรับอีพ็อกซี่ที่เติมเฟล็กซ์สารทำความเย็นBoron Nitride Cooling Fillers

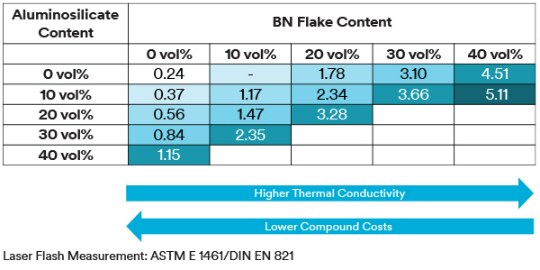

    ตัวอย่างแรกนี้แสดงให้เห็นว่าค่าการนำความร้อนของเรซินพอตติ้งอีพอกซี่ที่มีอะลูมิโนซิลิเกตสามารถเพิ่มขึ้นได้อย่างไรจากการเติม 3M™ Boron Nitride Cooling Fillers CFF 500-3

    ในเรซินพอตติ้ง Boron Nitride แบบแอนไอโซทรอปิกโดยทั่วไปจะไม่ถูกจัดเรียง แต่มีการกระจายอย่างเท่าเทียมกันในวัสดุเนื้อหลักของพอลิเมอร์ ดังนั้น ค่าการนำความร้อนในระนาบและผ่านระนาบจึงมีความคล้ายคลึงกัน

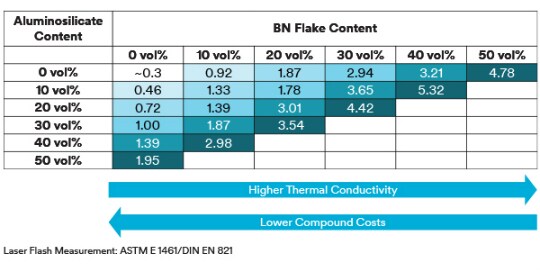

  • เพิ่มการนำความร้อนของสารประกอบ PA 6 ที่ฉีดขึ้นรูปด้วย Boron Nitride
    ค่าการนำความร้อนในวัตต์/เมตรเคลวิน ในระนาบ (ทิศทาง x/y) PA 6 ที่เติมเฟล็กซ์ Boron Nitride

    ตัวอย่างที่สองนี้แสดงให้เห็นว่าค่าการนำความร้อนของสารประกอบ PA 6 ที่ฉีดขึ้นรูปสามารถเพิ่มขึ้นได้อย่างไรด้วยการเติมเฟล็กซ์สารทำความเย็น Boron Nitride Cooling Fillers

    เช่นเดียวกับวัสดุเทอร์โมพลาสติกส่วนใหญ่ PA 6 มักถูกฉีดขึ้นรูป ซึ่งทำให้เกิดการวางแนว/การจัดตำแหน่งของ Boron Nitride แอนไอโซทรอปิกในวัสดุเนื้อหลักของพอลิเมอร์ ดังนั้น ค่าการนำความร้อนในระนาบและผ่านระนาบจึงแตกต่างกัน และผลของการเพิ่ม PA 6 ที่ฉีดขึ้นรูปจะสูงขึ้นต่อค่าการนำความร้อนในระนาบ


การปรับเปลี่ยนพารามิเตอร์การฉีดขึ้นรูปส่งผลต่อการนำความร้อนอย่างไร

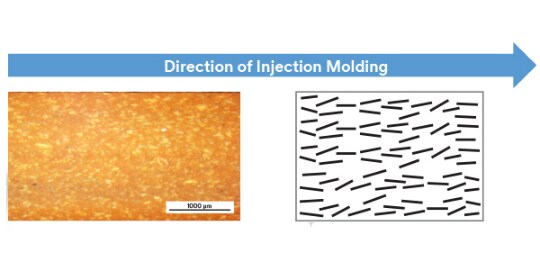

  • การวางแนวขนานของเฟล็กซ์ Boron Nitride ในระหว่างการฉีดขึ้นรูป

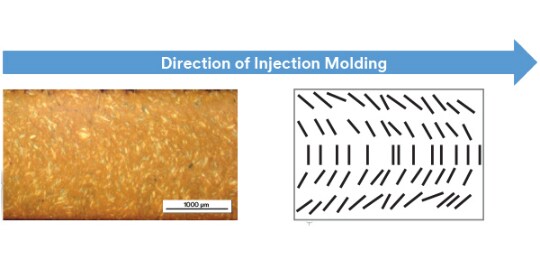

    เฟล็กซ์ Boron Nitride โดยทั่วไปจะจัดวางแนวขนานกับทิศทางการฉีดเนื่องจากมีการเสียดสีกับแม่พิมพ์
  • อิทธิพลต่อการวางแนวระหว่างการฉีดขึ้นรูป

    อย่างไรก็ตาม การวางแนวบริเวณตรงกลางของชิ้นส่วนที่ฉีดขึ้นรูปอาจได้รับอิทธิพลจากพารามิเตอร์การฉีดขึ้นรูป


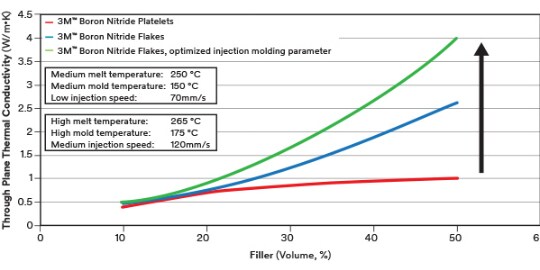

  • ตัวแปรที่ส่งผลกระทบต่อค่าการนำความร้อนผ่านระนาบ
    การวัดแสงแฟลชด้วยเลเซอร์: ASTM E 1461/DIN EN 821
  • ค่าการนำความร้อนผ่านระนาบสามารถเพิ่มขึ้นได้อีกจาก:


    • การลดอุณหภูมิหลอมเหลว
    • การลดความเร็วในการฉีด
    • การลดอุณหภูมิแม่พิมพ์ลง

การปรับเปลี่ยนพารามิเตอร์การผสมมีผลต่อการนำความร้อนอย่างไร

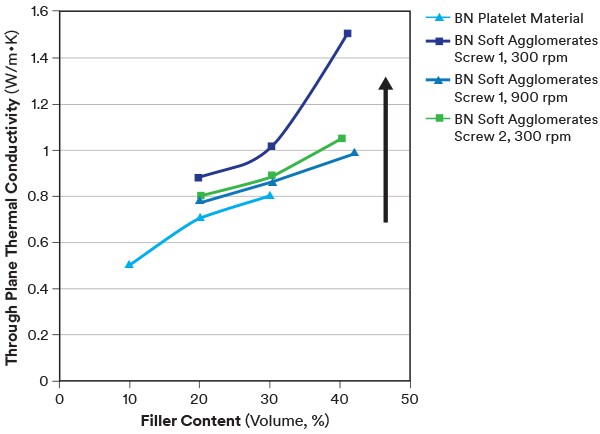

  • ผลกระทบต่อการนำความร้อนในระหว่างการอัดรีดแบบสกรูคู่
    การวัดแสงแฟลชด้วยเลเซอร์: ASTM E 1461/DIN EN 821
  • นอกจากนี้ยังอาจส่งผลต่อการนำความร้อนในระหว่างการผสมในเครื่องอัดรีดแบบสกรูคู่

    ความเร็วของสกรูที่ลดลงและสภาวะการผสมที่นุ่มนวลสามารถลดการแตกตัวของก้อนและเพิ่มการนำความร้อนได้


การเปรียบเทียบค่าการนำความร้อนของสารฟิลเลอร์ Boron Nitride ต่างๆ

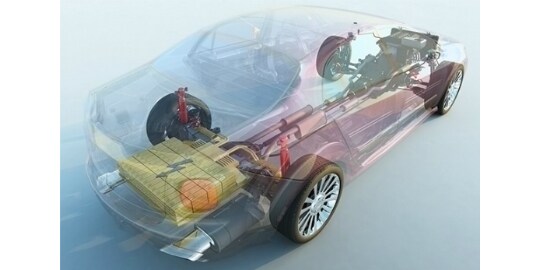

  • ภาพภายในรถจากโครงการ BMBF
  • ต่อไปนี้เป็นบทสรุปของโครงการ BMBF ซึ่งได้รับทุนสนับสนุนจากรัฐบาลเยอรมัน โครงการนี้ออกแบบมาเพื่อประเมินนวัตกรรมวัสดุสำหรับกระบวนการและระบบที่ง่ายขึ้นในแบตเตอรี่ลิเธียมไอออน

    ข้อกำหนดทางเทคนิคของการศึกษามีดังนี้:


    • วัสดุเนื้อหลักของพอลิเมอร์: PA 6
    • ฉนวนไฟฟ้า: ความต้านทานไฟฟ้า (IEC 60093) 1,00E+14 โอห์ม/เมตร
    • ค่าการนำความร้อน (DIN 52612-1) ของชิ้นส่วนฉีดขึ้นรูปที่บาง: X / y / z = 4 / 4 / >2 วัตต์/เมตรเคลวิน
    • สารประกอบ PA6 ที่เติมด้วย:
      - Failure stress (ISO 527-1/-2): 100 Mpa
      - Elongation at break (ISO 527-1/-2): 2-2.3%
      - ชาร์ปี (DIN EN ISO 179−1): 40 กิโลจูล/ตารางเมตร
    • ค่าใช้จ่ายการทำพลาสติกผสมที่เหมาะสม

  • แผนภูมิการเปรียบเทียบค่าการนำความร้อนของเกล็ดและเฟล็กซ์ Boron Nitride

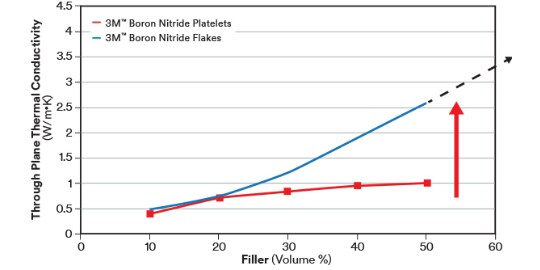

  • การศึกษาเปรียบเทียบการนำความร้อนของ 3M™ เกล็ดและเฟล็กซ์ Boron Nitride ตามที่แสดงในกราฟนี้ เฟล็กซ์ Boron Nitride เพิ่มค่าการนำความร้อนผ่านระนาบเป็น 2.5 เท่า

    ทำไมถึงมีความแตกต่าง ประการแรก สิ่งสำคัญคือต้องเข้าใจว่าการนำความร้อนเกิดขึ้นผ่านอนุภาค Boron Nitride จุดสัมผัสใดๆ ถือเป็นตัวต้านทานความร้อน การเพิ่มขนาดอนุภาคจะลดจำนวนจุดสัมผัส

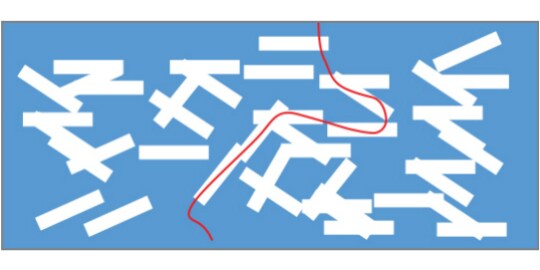

    ดังภาพประกอบด้านล่าง เฟล็กซ์ขนาด 500 ไมโครเมตรมีจุดหยุดชะงักน้อยกว่าเกล็ด 3 ไมโครเมตร ในปริมาณสารฟิลเลอร์ที่เท่ากัน ทำให้ความร้อนมีทางระบายโดยตรงมากกว่า (ระบุด้วยเส้นสีแดง) ส่งผลให้ค่าการนำความร้อนสูงขึ้นด้วยอนุภาคขนาดใหญ่


  • เกล็ดที่วางอยู่ข้างๆ ในการเปรียบเทียบระหว่างเกล็ดและเฟล็กซ์
    ขนาดอนุภาคที่เล็ก (เกล็ด)
  • เฟล็กซ์ที่วางอยู่ข้างๆ ในการเปรียบเทียบระหว่างเกล็ดและเฟล็กซ์
    ขนาดอนุภาคที่ใหญ่ขึ้น (เฟล็กซ์)

การใช้ 3M™ Boron Nitride Cooling Fillers ช่วยประหยัดค่าใช้จ่ายในห่วงโซ่การผลิต

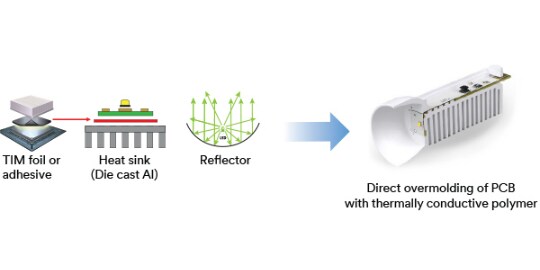

  • ตัวอย่างการแสดงการทำงานร่วมกันของ TIM, แผงระบายความร้อน, แผ่นสะท้อนแสง

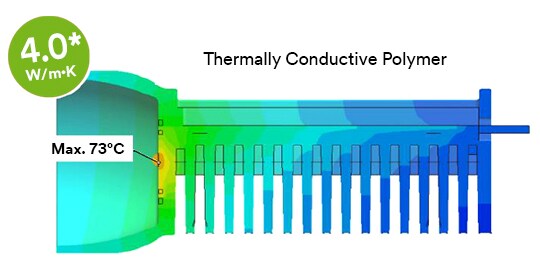

  • โครงการริเริ่มล่าสุดในอุตสาหกรรมไฟฟ้าและอิเล็กทรอนิกส์ได้แสดงให้เห็นว่าพลาสติกที่มี Boron Nitride Cooling Fillers สามารถช่วยประหยัดต้นทุน ปรับปรุงประสิทธิภาพของผลิตภัณฑ์ และขยายโอกาสในการออกแบบได้

    ตัวอย่างต่อไปนี้แสดงถึงผลิตภัณฑ์สำหรับไฟฉาย LED ใหม่ที่นำ TIM, แผงระบายความร้อนสำรอง และแม้แต่แผ่นสะท้อนแสงมารวมไว้ด้วยกัน ในขณะเดียวกันก็ทำให้โครงสร้างโดยรวมง่ายขึ้น


ผู้เข้าร่วมโครงการ

  • โลโก้ Lehmann & Voss & Co.

    ผู้พัฒนาและผู้ผลิตสารประกอบที่ "ผลิตตามขนาด"

  • โลโก้ RFPLAST

    ให้บริการด้านการสร้างแบบจำลองเกี่ยวกับความร้อน การออกแบบเครื่องมือ และการฉีดขึ้นรูป

  • โลโก้ Häusermann
    ผู้ผลิตแผงวงจรพิมพ์
  • โลโก้ OSRAM
    ซัพพลายเออร์ของ LED

เนื่องจากเป็นฉนวนไฟฟ้า สารประกอบที่เติม Boron Nitride จึงสามารถฉีดขึ้นรูปได้โดยตรงรอบๆ แผงวงจรพิมพ์ ซึ่งทำหน้าที่เป็นทั้งแผงระบายความร้อนและแผ่นสะท้อนแสง

การลดจำนวนส่วนประกอบและการผลิตในขั้นตอนเดียว ทำให้ต้นทุนรวมของระบบลดลง 30% เมื่อเทียบกับผลิตภัณฑ์ก่อนหน้านี้ที่ใช้ตัวเรือนโลหะ

ในขณะเดียวกัน การจัดการความร้อนที่ดีเยี่ยมก็ช่วยยืดอายุการใช้งานของ LED

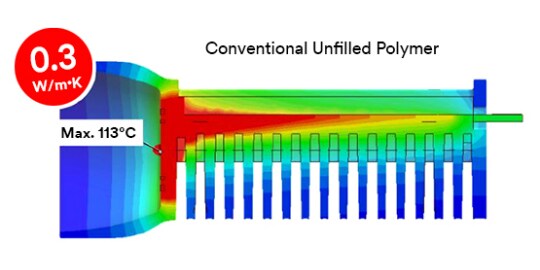

  • พอลิเมอร์ชนิดไม่เติมแต่งแบบดั้งเดิมในการเปรียบเทียบระหว่างพอลิเมอร์ชนิดไม่เติม
    พอลิเมอร์ชนิดไม่เติมแต่งแบบดั้งเดิม
  • พอลิเมอร์นำความร้อนเมื่อเทียบกับพอลิเมอร์ทั่วไป
    พอลิเมอร์นำความร้อน
